一.应用说明
适合党代会、人大、政协、工青妇、各类型行业协会、机关企事业单位、学校、村镇的选举快速计票用,平时也可作为日常办公的扫描仪使用。

二.产品特点
1.既是扫描仪,又是计票机,一机多用,办公和计票两不误;
2.嵌入式软硬件模式,无需连接电脑和安装驱动,开机即用;
3.全国产化软/硬件,银河麒麟操作系统,信息安全有保障;
4.嵌入式主板无WIFI和蓝牙芯片模组,杜绝无线窃密风险;
5.内嵌多个并发的高速高精度识别引擎,识别速度快精度高;
6.自带7寸显示与触摸屏,可用“手指”操作,轻松又方便;
7. A3扫描仪,扫描速度快(90张/180页/分钟),容量大效率高;
8.支持全黑白选票识别,可黑白打印机打印选票快速又节省。
三.产品说明

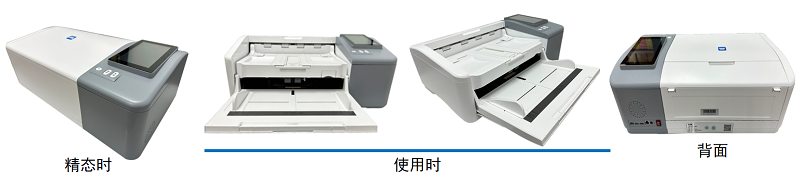

1.嵌入式智能计票扫描机
嵌入式智能计票扫描机为ABS外壳一体机结构,出厂时已烧录嵌入式银河麒麟操作系统和嵌入式扫描仪计票机系统在线路板上,只需插入网络线和电源线,打开电源开关即可使用。

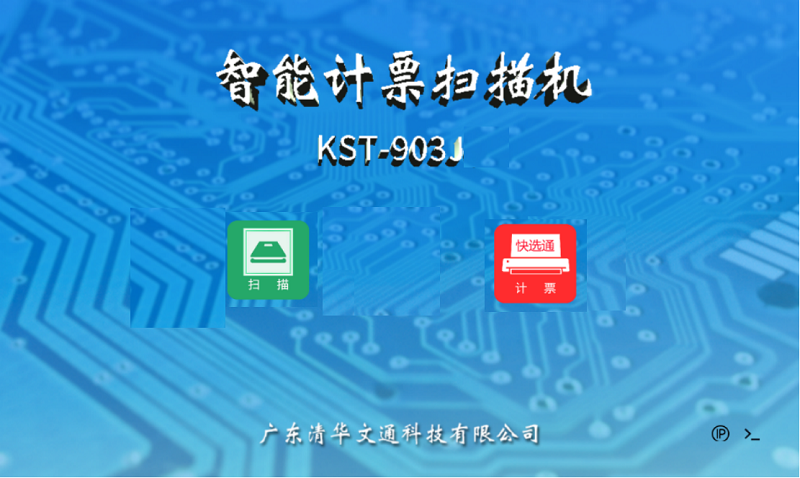

2.设备界面
计票扫描机配置7寸触摸显示屏,用手指即可操作,简单方便,后台管理主机设置和选择连接后,可连接前端计票扫描机,对数据自动进行分类、计算、汇总,全过程显示、另选处理、选票检查,输出选举报告。

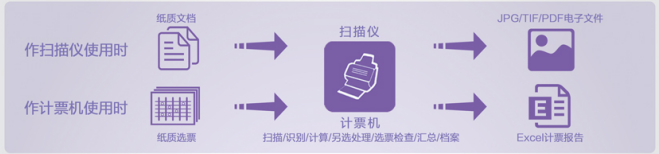

四.工作流程

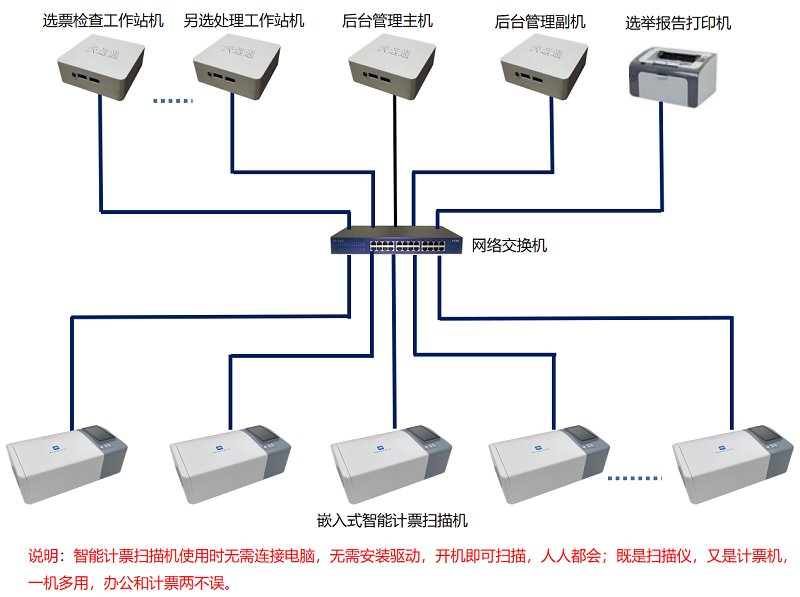

五.拓扑结构

六.核心技术
1.超高速高精度智能识别引擎(发明专利);
系统识别核心使用公司自主研发的第十三代嵌入式Linux操作系统下的超高速高精度智能识别引擎,其特点是识别速度快抗干扰能力强,识别时可智能自动分辨是选举填涂还是扫描仪干扰线条并正确识别,识别准确率为100%。
2.并发识别引擎技术
创新的多进程并发选票识别技术,可根据硬件处理器核心数量来配置选票识别引擎并发的进程数量,确保在超高速扫描下选票识别与扫描同步进行。

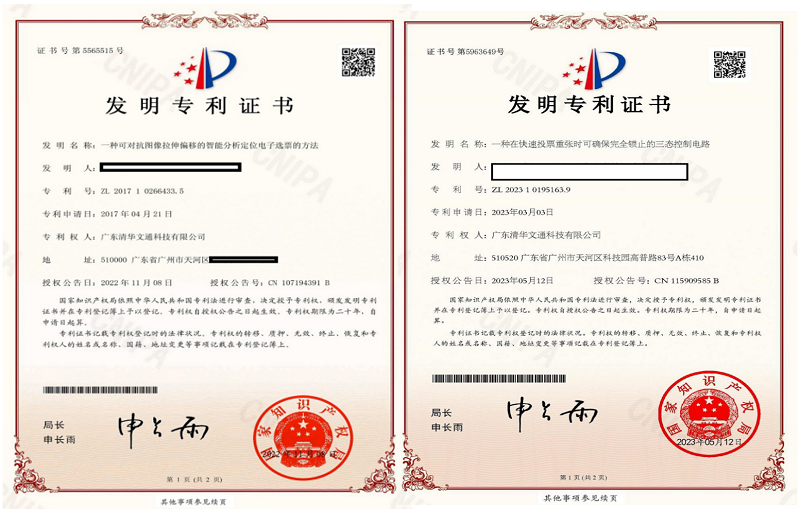

4.发明专利证书

七.产品结构

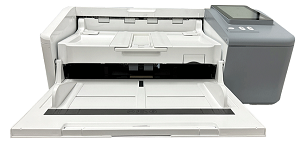

  • KST-903J
  • KST-903JC
类别 项目 参数指标
系统 产品名称 智能计票扫描机
产品型号 KST-903J
工作模式 开机即可使用
使用模式 单机独立使用,或连接后台管理机
操作系统 国产嵌入式银河麒麟
内置软件 嵌入式扫描仪测评机系统V13.1
识别核心 4个并发的高速高精度识别引擎
硬件配置 国产8核64位(2.4G Hz)处理器/8G内存/64G eMMC
网络安全 IP接入许可,未经许可的IP设备无法接入局部网,防止非法入侵
信息安全 党政版本嵌入式主板上无WIFI和蓝牙芯片模组,杜绝无线窃密风险
显示屏 7寸显示/触摸(MIPI接口)
网络接口 RJ45:100M/1000M
对外接口 USBX2/HDMI:可外接大屏显示器/键盘/鼠标
扫描 扫描技术 彩色双面CIS/白色LEDX2/物理分辨率600
扫描尺寸 支持A3、A4,最大:297X432mm;最小:52X74mm
长纸模式 6000mm (236in.) <200 dpi时
扫描速度 90张/180页/分钟/A4/200/300dpi/彩色/灰度/黑白
ADF容量 200张/80克标准纸
纸张厚度 U通道:17-105g/㎡;直通道:27-413g/㎡
输出文件格式 BMP/TIF/JPG//PDF
重张检测 超声波重张检测,三组pdf
订书针侦测 具有侦测订书针的功能
内部存储空间 <20,000张
日扫描量 建议<30,000张
工作环境 5°-35°,相对湿度为:10-85%
电源规格 输入:100-240V,50/60HZ 输出:DC24V,3A
输入/能耗 DC 24V/3A;工作:<130W,待机:<1W
耗电量 工作:<130W ,待机:<20W ,休眠:<10W
噪声 操作:<50dB,待机:<45dB
尺寸/重量 600X320X198mm/14.8KG(ABS外壳)
外包装 航空箱(带拉杆和轮子)
计票 选票设计 使用Excel、Word、PPT等
选票纸 100-180克/打印纸,建议使用160克色纸
填写用笔 0.5-1mm深色笔,建议0.7mm
选票标志 表格框或特定标志
选举符号 "■" 或 "○"或 "√"或"Ⅹ"
选票识别 支持彩色或全黑白选票识别
选票模板 使用智能模板编辑器制作,按用户要求定制,然后预置到计票机中
选举输出 tif电子选票 + txt识别文件
选举稽查 需使用后台管理系统
认证 产品认证 中国3C认证/中国节能认证
类别 技术性能 参数指标
系统 产品名称 智能计票扫描机(计票机+测评机)
产品型号 KST-903JC
工作模式 开机即可使用
使用模式 单机独立使用,或 连接后台管理机
操作系统 国产嵌入式银河麒麟
内置软件 嵌入式扫描仪计票机系统V13.1+ 扫描仪测评机系统V13.1
识别核心 4个并发的高速高精度识别引擎
硬件配置 国产8核64位(2.4G Hz)处理器/8G内存/64G eMMC
网络安全 IP接入许可,未经许可的IP设备无法接入局部网,防止非法入侵
信息安全 党政版本嵌入式主板上无WIFI和蓝牙芯片模组,杜绝无线窃密风险
显示屏 7寸显示/触摸(MIPI接口)
网络接口 RJ45:100M/1000M
对外接口 USBX2/HDMI:可外接大屏显示器/键盘/鼠标
扫描 扫描技术 彩色双面CIS/白色LEDX2/物理分辨率600
扫描尺寸 支持A3、A4,最大:297X432mm;最小:52X74mm
长纸模式 6000mm (236in.) <200 dpi时
扫描速度 90张/180页/分钟/A4/200/300dpi/彩色/灰度/黑白
ADF容量 200张/80克标准纸
纸张厚度 U通道:17-105g/㎡;直通道:27-413g/㎡
输出文件格式 BMP/TIF/JPG//PDF
重张检测 超声波重张检测,三组pdf
订书针侦测 具有侦测订书针的功能
内部存储空间 <20,000张
日扫描量 建议<30,000张
工作环境 5°-35°,相对湿度为:10-85%
电源规格 输入:100-240V,50/60HZ 输出:DC24V,3A
输入/能耗 DC 24V/3A;工作:<130W,待机:<1W
耗电量 工作:<130W ,待机:<20W ,休眠:<10W
噪声 操作:<50dB,待机:<45dB
尺寸/重量 600X320X198mm/14.8KG(ABS外壳)
外包装 航空箱(带拉杆和轮子)
计票 选票设计 使用Excel、Word、PPT等
选票纸 100-180克/打印纸,建议使用160克色纸
填写用笔 0.5-1mm深色笔,建议0.7mm
选票标志 表格框或特定标志
选举符号 "■" 或 "○"或 "√"或"Ⅹ"
选票识别 支持彩色或全黑白选票识别
选票模板 使用智能模板编辑器制作,按用户要求定制,然后预置到计票机中
选举输出 tif电子选票 + txt识别文件
选举稽查 需使用后台管理系统
测评 表格设计 使用Excel、Word、PPT等
表格纸 80克以上/A4/A3/打印纸/复印纸
填写用笔 0.5-1mm深色笔,建议0.7mm
表格标志 表格框或特定标志
测评符号 "■" 或 "○"或 "√"或"Ⅹ"
表格识别 支持彩色或全黑白选票识别
表格模板 使用智能模板编辑器制作,按用户要求定制,然后预置到测评机中
测评输出 测评报告(Excel)+电子表格(tif)
检查/档案 支持:表格检查、计票档案查询
测评报告获取 单机使用时,插入U盘获取;或后台管理机获取
认证 产品认证 中国3C认证/中国节能认证
类别 项目 参数指标
系统 产品名称 智能计票扫描机
产品型号 KST-903Y2
工作模式 开机即可使用
使用模式 单机独立使用,或连接后台管理机
操作系统 国产嵌入式银河麒麟
内置软件 嵌入式扫描仪测评机系统V13.1
识别核心 4个并发的高速高精度识别引擎
硬件配置 国产8核64位(2.4G Hz)处理器/8G内存/64G eMMC
网络安全 IP接入许可,未经许可的IP设备无法接入局部网,防止非法入侵
信息安全 党政版本嵌入式主板上无WIFI和蓝牙芯片模组,杜绝无线窃密风险
显示屏 7寸显示/触摸(MIPI接口)
网络接口 RJ45:100M/1000M
对外接口 USBX2/HDMI:可外接大屏显示器/键盘/鼠标
扫描 扫描技术 彩色双面CIS/白色LEDX2/物理分辨率600
扫描尺寸 支持A3、A4,最大:297X432mm;最小:52X74mm
长纸模式 6000mm (236in.) <200 dpi时
扫描速度 90张/180页/分钟/A4/200/300dpi/彩色/灰度/黑白
ADF容量 200张/80克标准纸
纸张厚度 U通道:17-105g/㎡;直通道:27-413g/㎡
输出文件格式 BMP/TIF/JPG//PDF
重张检测 超声波重张检测,三组pdf
订书针侦测 具有侦测订书针的功能
内部存储空间 <20,000张
日扫描量 建议<30,000张
工作环境 5°-35°,相对湿度为:10-85%
电源规格 输入:100-240V,50/60HZ 输出:DC24V,3A
输入/能耗 DC 24V/3A;工作:<130W,待机:<1W
耗电量 工作:<130W ,待机:<20W ,休眠:<10W
噪声 操作:<50dB,待机:<45dB
尺寸/重量 600X320X198mm/14.8KG(ABS外壳)
外包装 航空箱(带拉杆和轮子)
计票 选票设计 使用Excel、Word、PPT等
选票纸 100-180克/打印纸,建议使用160克色纸
填写用笔 0.5-1mm深色笔,建议0.7mm
选票标志 表格框或特定标志
选举符号 "■" 或 "○"或 "√"或"Ⅹ"
选票识别 支持彩色或全黑白选票识别
选票模板 使用智能模板编辑器制作,按用户要求定制,然后预置到计票机中
选举输出 tif电子选票 + txt识别文件
选举稽查 需使用后台管理系统
认证 产品认证 中国3C认证/中国节能认证
类别 技术性能 参数指标
系统 产品名称 智能计票扫描机(计票机+测评机)
产品型号 KST-903R
工作模式 开机即可使用
使用模式 单机独立使用,或 连接后台管理机
操作系统 国产嵌入式银河麒麟
内置软件 嵌入式扫描仪计票机系统V13.1+ 扫描仪测评机系统V13.1
识别核心 4个并发的高速高精度识别引擎
硬件配置 国产8核64位(2.4G Hz)处理器/8G内存/64G eMMC
网络安全 IP接入许可,未经许可的IP设备无法接入局部网,防止非法入侵
信息安全 党政版本嵌入式主板上无WIFI和蓝牙芯片模组,杜绝无线窃密风险
显示屏 7寸显示/触摸(MIPI接口)
网络接口 RJ45:100M/1000M
对外接口 USBX2/HDMI:可外接大屏显示器/键盘/鼠标
扫描 扫描技术 彩色双面CIS/白色LEDX2/物理分辨率600
扫描尺寸 支持A3、A4,最大:297X432mm;最小:52X74mm
长纸模式 6000mm (236in.) <200 dpi时
扫描速度 90张/180页/分钟/A4/200/300dpi/彩色/灰度/黑白
ADF容量 200张/80克标准纸
纸张厚度 U通道:17-105g/㎡;直通道:27-413g/㎡
输出文件格式 BMP/TIF/JPG//PDF
重张检测 超声波重张检测,三组pdf
订书针侦测 具有侦测订书针的功能
内部存储空间 <20,000张
日扫描量 建议<30,000张
工作环境 5°-35°,相对湿度为:10-85%
电源规格 输入:100-240V,50/60HZ 输出:DC24V,3A
输入/能耗 DC 24V/3A;工作:<130W,待机:<1W
耗电量 工作:<130W ,待机:<20W ,休眠:<10W
噪声 操作:<50dB,待机:<45dB
尺寸/重量 600X320X198mm/14.8KG(ABS外壳)
外包装 航空箱(带拉杆和轮子)
计票 选票设计 使用Excel、Word、PPT等
选票纸 100-180克/打印纸,建议使用160克色纸
填写用笔 0.5-1mm深色笔,建议0.7mm
选票标志 表格框或特定标志
选举符号 "■" 或 "○"或 "√"或"Ⅹ"
选票识别 支持彩色或全黑白选票识别
选票模板 使用智能模板编辑器制作,按用户要求定制,然后预置到计票机中
选举输出 tif电子选票 + txt识别文件
选举稽查 需使用后台管理系统
测评 表格设计 使用Excel、Word、PPT等
表格纸 80克以上/A4/A3/打印纸/复印纸
填写用笔 0.5-1mm深色笔,建议0.7mm
表格标志 表格框或特定标志
测评符号 "■" 或 "○"或 "√"或"Ⅹ"
表格识别 支持彩色或全黑白选票识别
表格模板 使用智能模板编辑器制作,按用户要求定制,然后预置到测评机中
测评输出 测评报告(Excel)+电子表格(tif)
检查/档案 支持:表格检查、计票档案查询
测评报告获取 单机使用时,插入U盘获取;或后台管理机获取
认证 产品认证 中国3C认证/中国节能认证
